Présentation du produit et intégration du système

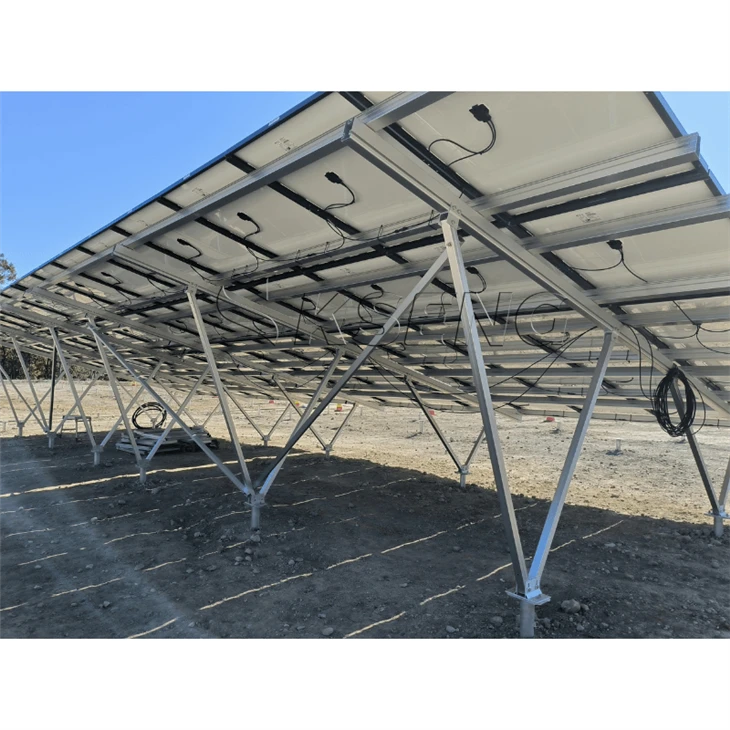

Ce système de rayonnage solaire en aluminium-de qualité industrielle fournit un support structurel rigide pour les installations photovoltaïques-montées au sol. Conçu spécifiquement pour les-fermes solaires à grande échelle et les réseaux commerciaux-liés au réseau, le cadre utilise de l'aluminium structurel-AL6005-T5 pour maximiser les limites de charge mécanique tout en minimisant le poids mort sur les fondations. La conception des rayonnages s'intègre aux fondations vissées au sol et aux blocs de béton coulés-sur place-pour s'adapter à divers profils de sol. En tant qu'usine et fournisseur direct en Chine, nous proposons une intégration technique complète, y compris le développement de profils d'extrusion personnalisés, des angles d'inclinaison ajustés de 0 degrés à 45 degrés et des longueurs de composants spécifiques pour éliminer-la découpe sur site. Les configurations structurelles s'adaptent aux modules solaires bifaciaux standard de 60 -cellules, 72 cellules et haute puissance de type N.
Spécifications matérielles et techniques
|
Charge de neige |
1,4KN/M2(29,24psf) |
|
Matériel |
AL 6005-Alliage d'aluminium à haute résistance T5, acier au carbone Q235B |
|
Standard |
JISC8955-2017 Guide de conception sur les structures pour panneaux photovoltaïques |
|
Charge de neige maximale |
1,4 nœuds/m2 |
|
Module applicable |
Encadré ou sans cadre |
|
Garantie |
10 ans de garantie. 25 ans de durée de vie |
|
Charge de vent |
60 M/S (196,85 pieds/s) |
|
Nom du produit |
Système de montage solaire au sol |
|
Certificat |
CE/ISO9001 |
|
Traitement de surface |
Andoisé |
|
Vitesse maximale du vent |
216 km/h=60m/s |
|
Orientation des modules |
Portrait ou Paysage |
Contrôle qualité et normes mondiales
Notre usine de fabrication applique un flux de contrôle qualité strict, du lingot brut aux profilés de rail finis. Les matières premières sont soumises à une analyse spectrale pour vérifier les ratios de magnésium et de silicium pour le classement AL6005-T5. Les profils extrudés sont soumis à des tests de traction automatisés pour garantir que les mesures de limite d'élasticité dépassent 260 MPa. L'anodisation de surface est soumise à des tests d'épaisseur par courants de Foucault et à une vérification de la résistance à la corrosion par brouillard salin pour maintenir la stabilité dans les environnements industriels à haute salinité. Toutes les dispositions structurelles sont calculées à l'aide d'un logiciel d'analyse par éléments finis (FEA), répondant aux exigences de conformité des normes d'essais structurels AS/NZS 1170.2 et TÜV.
Sécurité de l'emballage et de la logistique
Pour garantir une arrivée sans dommage-pour le fret maritime et le transit de conteneurs en vrac, les rails en aluminium sont regroupés à l'aide d'un film PE protecteur non-statique et d'un cerclage composite robuste-. Les boîtes de composants contenant des pinces centrales-, des pinces d'extrémité-et du matériel SUS304 sont emballées dans des cartons ondulés renforcés à 5-couches. Toutes les expéditions en vrac sont sécurisées sur des palettes en bois traitées thermiquement conformes à la NIMP-15 ou sur des caisses en acier personnalisées équipées de protections de coins pour éviter tout déplacement à l'intérieur de conteneurs HQ de 40 pieds. Chaque palette comprend une liste de colisage étanche spécifiant le nombre de pièces et la répartition du poids pour un suivi efficace des stocks sur le terrain.
Scénarios d'application typiques
Scénarios d'application typiques
Choisissez le forfait qui vous convient le mieux.
Utilitaire-Matrices au sol à l'échelle
Configurations à haute-densité et à plusieurs-lignes optimisées pour l'infrastructure d'alimentation du réseau électrique-.
01
Terrains commerciaux et industriels (C&I)
Installations de charpente solaire périmétrique pour les propriétés d’usine et les zones tampons d’entrepôt.
02
Centrales électriques photovoltaïques côtières
Structures hautement-anodisées déployées sur des terrains en bord de mer à forte-humidité et affectés par le sel-.
03
Centrales électriques à distance-hors réseau
Configurations de rayonnages légers conçues pour un déploiement manuel rapide dans les régions isolées.
04
FAQ
Comment ce rayonnage en aluminium atténue-t-il la corrosion galvanique lorsqu'il entre en contact avec des fondations en acier ?
Le système intègre des coussinets d'isolation EPDM non conducteurs spécialisés et des rondelles composites structurelles à chaque jonction physique où le cadre en aluminium AL6005-T5 entre en contact avec des vis de terre en acier galvanisé. Cette couche arrête le flux de courant électrique, empêchant ainsi l'oxydation accélérée des matériaux pendant la durée de vie du système.
Comment la finition anodisée résiste-t-elle aux environnements côtiers à forte salinité pendant 25 ans ?
Notre ligne de production applique une couche anodisée contrôlée d’une épaisseur minimale de 12 microns, offrant une profonde résistance à la corrosion par brouillard salin. Cette barrière protège le métal de base des piqûres et de la dégradation de la surface, garantissant ainsi que les capacités de charge mécanique restent stables dans les environnements C4.
Quel est le délai de livraison en usine pour les moules d'extrusion de profilés en aluminium personnalisés ?
Les profilés de rails structurels personnalisés nécessitent 7 à 10 jours ouvrables pour l’ingénierie des outils et la fabrication des moules. Après validation des échantillons et vérification de la traction mécanique, la fabrication en gros en vrac se déroule à un rythme de production de 150 mégawatts par mois.
Appel à l'action
Soumettez les exigences de charge de vent de votre site et les données de sol pour recevoir des calculs précis de charge structurelle et un devis de projet en gros dans les 24 heures. Contactez directement notre usine chinoise pour obtenir des remises sur volume et demandez des échantillons de support OEM pour une inspection technique physique.
