Guide d'ingénierie 2026 pour la validation de la charge de vent pour les supports solaires sur toit en pente dans les régions frappées par les typhons

Maîtrisez les tests de charge de vent pour les supports solaires sur toit en pente dans les zones de typhons. Apprenez la validation aérodynamique, les spécifications des boulons de cisaillement et la protection LCOE.

1. Introduction : Atténuation des risques de défaillance structurelle lors des déploiements solaires à vent fort

Les entrepreneurs mondiaux EPC déployant des panneaux photovoltaïques dans les régions côtières sujettes aux typhons sont confrontés à des défis d'ingénierie critiques. Les rayonnages de toit standard échouent fréquemment lorsqu'ils sont soumis à des forces de soulèvement localisées extrêmes et à des zones de pression négative générées par des turbulences de vent à grande vitesse. Le déplacement structurel, la fatigue par cisaillement des fixations et le flambement des rails déclenchent non seulement une perte catastrophique des modules, mais introduisent également de graves responsabilités et des temps d'arrêt prolongés du système.

Ce guide technique détaille les méthodes de validation empiriques, les principes d'optimisation aérodynamique et les spécifications mécaniques requis pour sécuriser les supports solaires sur toit en pente contre des conditions soutenues de typhons de catégorie 5. En mettant en œuvre des conceptions de profils testées en soufflerie et un renforcement structurel rigoureux, les équipes d'ingénierie peuvent préserver l'intégrité de l'équilibre du système (BOS) tout en protégeant les rendements des projets à long terme.

2. Analyse technique et mécanismes de base

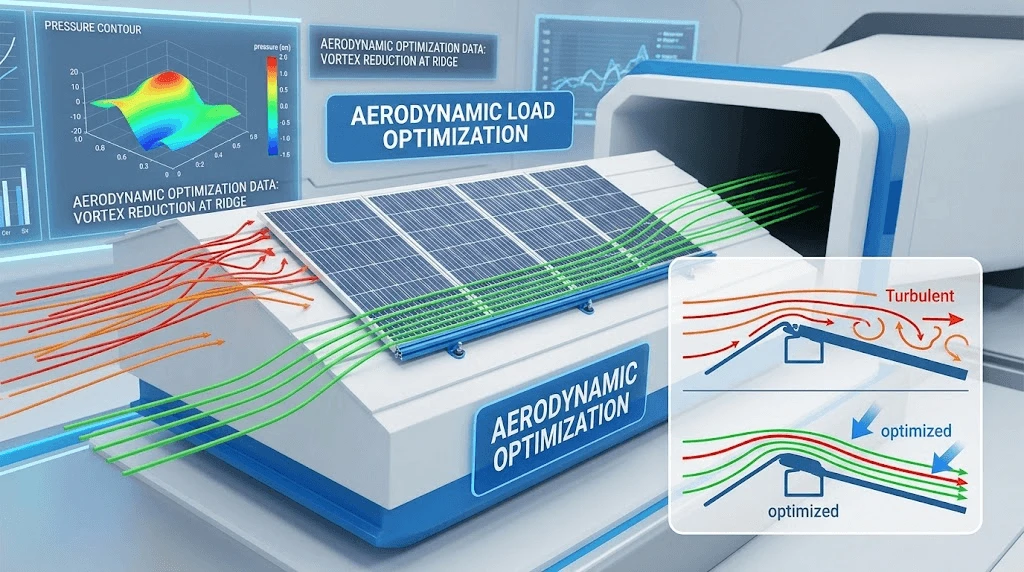

Optimisation de la charge aérodynamique

Les toits en pente agissent comme des rampes aérodynamiques, accélérant la vitesse du vent à travers la crête et créant des zones d'aspiration élevées le long des avant-toits et des coins du toit. Les hypothèses standard sur les plaques planes sont inadéquates pour la modélisation structurelle à l’échelle commerciale. Les supports de toit en pente haute performance utilisent des géométries à profil bas et des angles d'inclinaison optimisés (généralement correspondant ou retenus près de la pente du toit) pour minimiser les bulles de séparation et la perte de vortex. La modélisation numérique de la dynamique des fluides (CFD), combinée aux tests en soufflerie de la couche limite, garantit que les coefficients de pression (Cp) sont minimisés dans toutes les zones du toit, atténuant ainsi le flottement oscillatoire sur la surface du module.

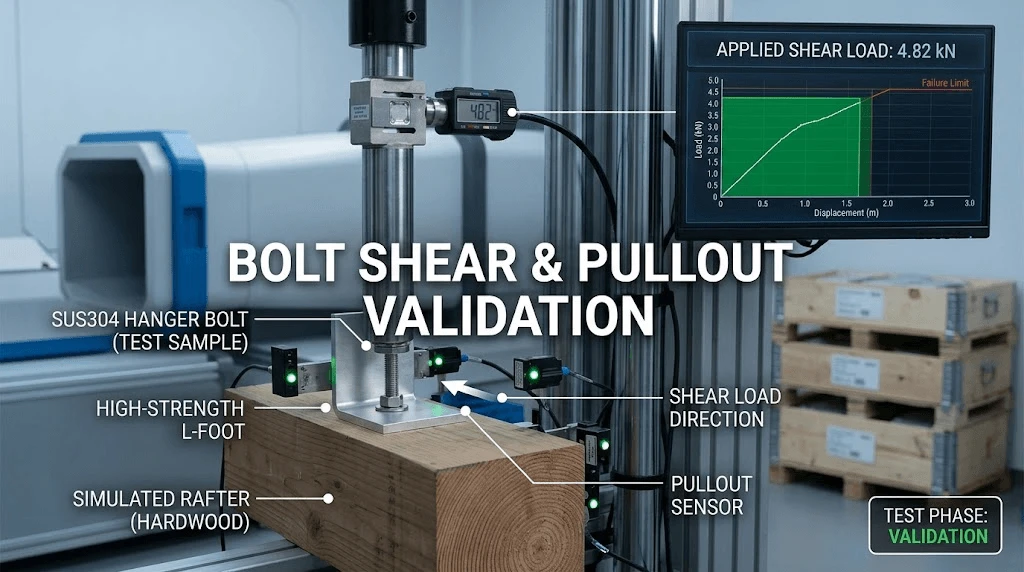

Résistance au cisaillement des boulons et cheminements de charges structurelles

Le chemin de charge mécanique transfère les forces de soulèvement et de traînée induites par le vent directement du cadre du module photovoltaïque à travers les pinces médianes/d'extrémité, les rails de montage, les boulons de suspension ou les crochets de toit, et vers les chevrons primaires en bois ou en béton. Pour éviter l’arrachement des fixations et la rupture par cisaillement sous charge cyclique :

Spécifications du matériau de fixation :Les fixations doivent être fabriquées en acier inoxydable structurel 304 ou 316, résistant à des contraintes de cisaillement élevées sans rupture fragile.

Calibrage du couple :Les colliers de serrage nécessitent une application de couple calibré (généralement de 14 à 16 Nm pour le matériel en acier inoxydable M8) pour maintenir une pression de serrage constante sans écraser le cadre du module en aluminium.

Étanchéité de pénétration :Pour les supports de type pénétration, des colliers de solin en EPDM ou des joints à compression exclusifs empêchent la pénétration de l'eau tout en répartissant uniformément les charges ponctuelles sur les éléments de charpente structurelle.

3. Normes de l’industrie et impact sur le retour sur investissement

Paramètres de conformité structurelle

Impact sur le retour sur investissement et réduction du LCOE

Les défaillances structurelles lors d’événements météorologiques extrêmes nécessitent le remplacement coûteux de composants, des hausses de primes d’assurance et des pannes de production prolongées. Le déploiement de supports de toit en pente résistants aux typhons, rigoureusement testés, élimine les dépenses de réhabilitation structurelle sur un cycle de vie opérationnel standard de 25 ans. Le maintien de la rigidité mécanique protège directement la garantie de puissance linéaire en empêchant les microfissures dans les tranches de silicium causées par la torsion du cadre lors d'événements de vents violents, garantissant ainsi des performances optimisées en termes de coût actualisé de l'énergie (LCOE).

4. Intégration et compatibilité du système

Des performances fiables en matière de charge éolienne nécessitent une synchronisation matérielle stricte sur l’ensemble de la chaîne d’actifs solaires. Les architectures de montage Hemao Industry s'intègrent parfaitement aux panneaux à cadre commercial standard et aux boîtiers de stockage d'énergie en utilisant des canaux de rail universels qui s'adaptent à différentes épaisseurs de modules (30 mm à 40 mm).

En associant des rails de toit inclinés pour vents forts à des pieds de montage en composite léger et des cosses de mise à la terre intégrées, les équipes d'installation maintiennent des chemins de liaison électrique continus sans nécessiter de cavaliers de mise à la terre en cuivre séparés. Cette interface modulaire standardisée réduit les heures de travail d'installation de 18 % tout en garantissant que la répartition de la charge mécanique reste uniforme sur les toits à joints métalliques et les configurations de tuiles et de lattes.

5. Contrôle qualité et conformité mondiale

Un contrôle de qualité strict en usine est obligatoire avant que le matériel structurel n’atteigne les chantiers côtiers. Hemao Industry applique un protocole d'assurance qualité à plusieurs niveaux :

Spectrométrie des matières premières :Vérification de la composition élémentaire des extrusions AL6005-T5 pour garantir la conformité à la traction et à la limite d'élasticité.

Test d'épaisseur d'oxyde anodique :Assurer une épaisseur de couche d'oxyde supérieure ou égale à 15 um pour la résistance à la corrosion par brouillard salin dans les environnements marins et côtiers.

Test de charge mécanique :Tests destructifs et non destructifs de cellules de pesée sur des échantillons de pinces de rail assemblés pour vérifier les marges de résistance ultime à la traction.

Certifications mondiales :Documentation de conformité complète alignée sur les normes TUV Rheinland, ISO 9001 et AS/NZS 1170.2.

6. FAQ

Comment les systèmes de montage sur toit en pente maintiennent-ils l’intégrité structurelle dans des conditions de typhon à haute salinité ?

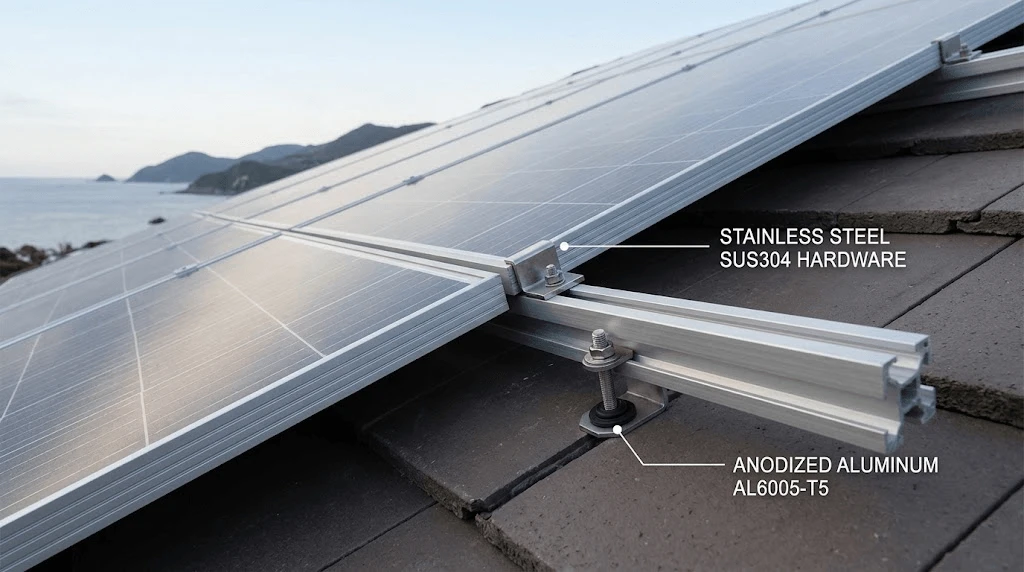

Les systèmes combinent de l'aluminium AL6005-T5 de qualité marine avec du matériel en acier inoxydable passivé SUS304 pour éviter la corrosion galvanique. Les revêtements d'anodisation protecteurs scellent le substrat métallique contre l'infiltration de brouillard salin, garantissant que l'intégrité structurelle reste intacte même après une exposition prolongée à l'humidité côtière et aux pluies poussées par le vent à grande vitesse.

Quels protocoles d'emballage et de logistique sont utilisés pour les expéditions internationales en vrac de rails de montage pour charges lourdes ?

Les expéditions en vrac sont organisées en caisses en bois renforcées ou en paquets palettisés à bandes d'acier séparés par des intercalaires en mousse non abrasive. Les rails sont étroitement emboîtés pour minimiser les déplacements pendant le transport, et toutes les fixations sont pré-triées dans des sacs étanches étiquetés pour accélérer la préparation sur site et éviter la perte de composants lors de la manutention portuaire.

Quelles sont les limites techniques et les délais de livraison des solutions de montage personnalisées OEM/ODM conçues pour résister à la charge de vent ?

Custom engineering for non-standard roof pitches or extreme wind zones (>70 m/s) comprend une analyse CFD dédiée et un prototypage d'échantillons. Les premiers rapports de simulation structurelle sont livrés dans un délai de 5 jours ouvrables, avec une approbation complète de la production et de l'outillage dans un délai de 3 à 4 semaines en fonction de l'échelle du projet.

7. Appel à l'action

Contactez notre équipe d'ingénierie pour une configuration personnalisée du système photovoltaïque de 5 kW et un devis de nomenclature détaillé dans les 48 heures.
