Analyse technique de l'architecture interne des onduleurs solaires commerciaux, de la topologie à deux -étages, de l'efficacité MPPT haute-tension et de la dynamique thermique.

Goulots d’étranglement thermiques et électriques dans la conversion commerciale de l’énergie photovoltaïque

Les installations solaires commerciales sont confrontées à une dégradation persistante de leurs revenus causée par le déclassement thermique, l'inadéquation des chaînes sous un rayonnement variable et des pertes de commutation élevées à des températures élevées. La défaillance d'un composant lors de l'étape de conversion DC-AC représente plus de 40 % des appels de maintenance sur site imprévus dans les projets utilitaires et commerciaux-et-industriels (C&I).

Ce guide analyse l'architecture interne de la carte-, la dynamique de dissipation thermique et l'intégration du tracker MPPT des onduleurs string à haut-efficacité. Il fournit aux ingénieurs EPC et aux spécialistes des achats des critères techniques stricts pour évaluer la fiabilité de l'étage de puissance, réduire le coût actualisé de l'énergie (LCOE) du système et vérifier l'assurance qualité au niveau des composants.

Analyse technique :-Architecture au niveau de la carte et mécanismes de base

Topologie à double-étage haute-fréquence

Les onduleurs string à haut-efficacité utilisent une architecture de conversion de puissance à deux -étages. L'étage d'amplification CC-CC adapte les différentes tensions de chaîne jusqu'à un bus CC haute -stable (600 V-900 V), qui alimente l'étage onduleur CC-AC.

· Semi-conducteurs de puissance : le remplacement des IGBT existants par des MOSFET discrets en carbure de silicium (SiC) réduit les pertes de récupération inverse jusqu'à 73 %. Les semi-conducteurs SiC permettent des fréquences de commutation supérieures à 50 kHz, permettant l'utilisation d'inductances et de condensateurs à film plus petits sans augmenter la distorsion harmonique totale (THD).

· Topologie à 3-points neutres de phase (NPC) : les topologies NPC à plusieurs niveaux réduisent les contraintes de tension sur les interrupteurs d'alimentation (VDC/2 par appareil), minimisant la dégradation dV/dt sur les connexions au réseau sans transformateur et atteignant une efficacité de conversion maximale de 98,6 %.

Intégration MPPT haute tension-avec large fenêtre de suivi

Les architectures à deux -étages comportent des circuits dynamiques de suivi du point de puissance maximale (MPPT) pilotés par des processeurs de signaux numériques (DSP) 32 bits :

Large plage de fonctionnement MPPT : Les fenêtres de suivi s'étendant de 200 V à 1 000 V permettent un démarrage tôt-le matin et une récolte tard-en soirée, prolongeant ainsi les fenêtres de production d'énergie quotidienne de 45 à 90 minutes.

Routage MPPT double/multi- : Le suivi MPPT à double canal-isole les pertes d'ombrage partielles sur les chaînes de modules incompatibles. La détection de courant via des-capteurs à effet Hall en boucle fermée alimente-des mesures de tension/courant en temps réel dans des algorithmes de-perturbation à grande vitesse-et-d'observation (P&O) fonctionnant à des taux d'échantillonnage de 100 Hz.

Architecture thermique et de protection renforcée

L'accumulation de chaleur dans les semi-conducteurs de puissance double les taux de défaillance interne pour chaque augmentation de 10 degrés de la température de jonction ($Tj$).

Extrusions de dissipateur thermique en aluminium anodisé :-Les interrupteurs d'alimentation principaux se montent directement sur les-dissipateurs thermiques en aluminium forgé à froid dotés de géométries d'ailettes-à broches qui maximisent la surface de 40 % par rapport aux ailettes extrudées standards.

Isolation du compartiment scellé :Les configurations internes séparent l'électronique de puissance (composants-générant de la chaleur tels que les inductances et les modules de pont) de l'électronique de commande sensible (DSP, pilotes de grille, cartes de communication). L'électronique de puissance réside dans une chambre étanche IP66 refroidie par air forcé, isolant le PCB principal de l'accumulation de poussière et de l'air ambiant corrosif.

Protection contre les surtensions :Les varistances à oxyde métallique (MOV) de type II (ou de type I+II en option) protègent les bornes CC et CA contre les surtensions transitoires induites par la foudre.

Normes industrielles et impact sur le retour sur investissement financier

Comparaison des spécifications structurelles : onduleurs standard et industriels-de qualité

Analyse financière : LCOE et optimisation du rendement

Pour un système de toiture commercial de 1 MW fonctionnant sur un cycle de vie de 25 ans :

Différentiel de rendement: Une augmentation de 0,8 % de l’efficacité de conversion produit environ 12 800 kWh de production annuelle supplémentaire par MW installé.

Prévention du déclassement thermique: La prévention du déclassement entre 40 degrés et 50 degrés permet de récupérer jusqu'à 4 % de la production d'énergie perdue pendant les mois d'irradiation estivale maximale.

Impact du LCOE: L'augmentation combinée du rendement et la réduction des cycles de remplacement des composants réduisent le LCOE global de 0,004 $/kWh à 0,007 $/kWh, permettant ainsi de récupérer la prime matérielle initiale dans les 18 mois d'exploitation.

Protocoles d’intégration de système et de contrôle qualité

Notre processus de fabrication soumet toutes les unités de conversion de puissance à un pipeline de contrôle qualité en plusieurs-phases :

Pour intégrer des projets commerciaux complets, nos-plates-formes de chaînes à haute capacité fonctionnent avec un équilibre spécialisé-de-matériel système, y compris des actifs distribués de moindre-capacité tels que notreOnduleur sur réseau-de 10 kWmodèles pour des sous--réseaux commerciaux plus petits.

Normes de conformité

Sécurité et connexion au réseau: CEI/EN 62109-1, CEI/EN 62109-2, VDE-AR-N 4105, EN 50549-1.

Normes CEM: EN 61000-6-2, EN 61000-6-4.

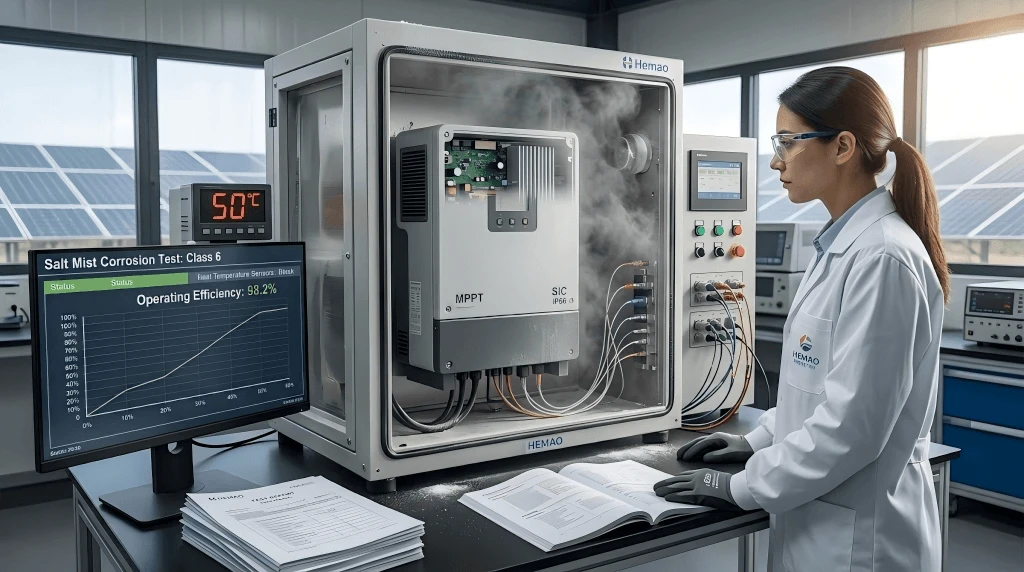

Endurance environnementale: CEI 60068-2-52 (Corrosion par brouillard salin classe 6), protection IP66 contre la poussière et l'eau.

FAQ

Q : Comment l'architecture de refroidissement à double-chambre évite-t-elle les pannes de composants dans les installations côtières à forte teneur en sel-ou humides ?

R : La conception à double-chambre sépare le PCB de contrôle principal de la zone de dissipation thermique à haute-puissance. Les composants à haute température - (inducteurs et dissipateurs thermiques) sont logés dans un canal de flux d'air externe classé IP66, permettant à l'air ambiant forcé de refroidir les surfaces des ailettes. Les circuits de commande sensibles, les pilotes de grille et les condensateurs sont logés dans un boîtier IP66 séparé et scellé, rempli d'azote sec ou scellé contre l'échange d'air ambiant, éliminant ainsi la condensation du brouillard salin et le dépôt de poussière conductrice sur les traces à haute tension.

Q : Quels protocoles de protection d'emballage et de transport sont mis en œuvre pour éviter les micro-fractures dans les assemblages de PCB internes lors de l'exportation en gros ?

R : Les onduleurs sont emballés dans des caisses en bois traitées thermiquement-conformes à la NIMP 15-et doublées de mousse d'atténuation des chocs en -polyéthylène expansé (EPE) haute densité-adaptée aux dimensions du châssis. Tous les composants internes lourds-tels que les inducteurs magnétiques et les condensateurs principaux-sont ancrés au cadre du châssis principal à l'aide de supports mécaniques structurels plutôt que de compter uniquement sur la rétention des joints de soudure. Les expéditions incluent des capteurs d'inclinaison et d'impact 3D à usage unique-pour suivre les charges en transit.

Q : Quels sont les paramètres techniques et les délais de livraison pour les modifications OEM personnalisées du micrologiciel ou du matériel ?

R : Les personnalisations au niveau du micrologiciel-(modification des cartes de registre MODBUS RTU/TCP, ajustement des-seuils de déclenchement de tension ou intégration de profils de prise en charge de réseau- personnalisés) nécessitent un cycle de validation de 14 jours ouvrés. Les modifications au niveau du matériel (revêtements de boîtier personnalisés, configurations de connecteurs CC modifiées ou géométries de dissipateur de chaleur personnalisées) suivent un calendrier de développement de 6 à 10 semaines, comprenant une modélisation thermique complète, la production de prototypes et les tests d'acceptation en usine (FAT).

Contactez notre équipe d'ingénierie pour une configuration personnalisée du système photovoltaïque de 5 kW et un devis de nomenclature détaillé dans les 48 heures.
